Halverer størrelsen på 4G-antenne

Antennen er designet for små kretskort og dekker alle 4G-frekvenser: 698 – 824 MHz, 824-960 MHz, 1710-2170 MHz, 2300-2400 MHz og 2500-2690 MHz.

Jordkravene er små, en fordel i design på et lite kretskort, for eksempel miniatyr «pet trackers», kroppsnært utstyr eller OBD-II design.

Denne antennen ble testet med evalueringskort på 50 x 40 mm og 60 x 40 mm og dens ytelse-til-fotavtrykk-forhold rangerte konkurrerende 4G-antenner for små kretskort. De krever vanligvis minimum 60 x 40 mm plass, utnytter store og kostbare båndsvitsjenettverk og viser lavere effektivitetsnivåer, sier Antenova i en pressemelding.

Kritisk er Pharaohs ytelse på små PCB-er over nivået som kreves for å bestå PTCRB-tester for mobilnettverk.

– Ytelsen til en antenne er direkte relatert til lengden på jordplanet. Ved laveste 4G-frekvens, 698 MHz, er bølgelengden λ for elektromagnetisk stråling 42,95 cm. De fleste antenner krever et jordplan på en kvart bølgelengde, noe som betyr at de trenger en plass på 107 mm for å fungere effektivt. Pharaoh-antennen vår knuser denne regelen og bruker omtrent halvparten av dette området, forklarer Michael Castle, produktmarkedssjef i Antenova Ltd.

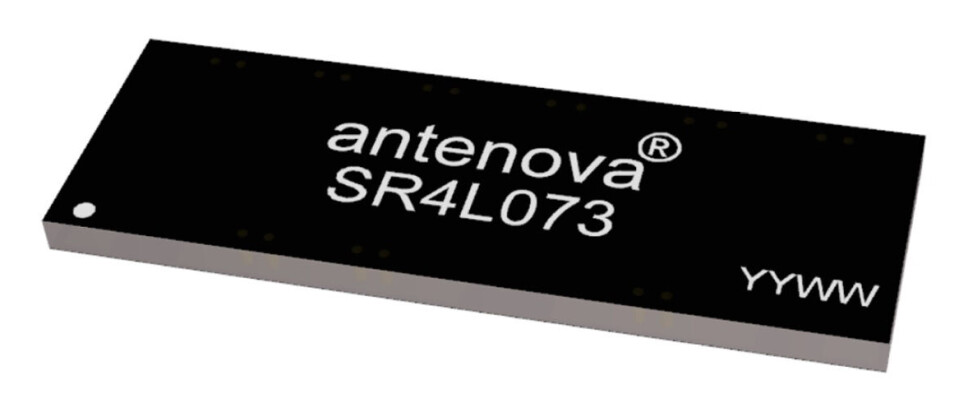

Antenova leverer Pharaoh SR4L073-antennen med et referansedesign og matchende nettverk for å hjelpe med å integrere antennen i en enhet og forkorte designsyklusen.

Pharaoh er det siste tilskuddet til Antenovas produktportefølje som inkluderer en rekke små, innebygde antenner for LTE, 5G og LP-WAN.
