Balansert mikser for mikrobølge
Linear Technology kommer nå med en miksekrets for 2 til 14 GHz signaler, som kan fungere både som opp- og nedkonverterer.
Denne artikkelen er 2 år eller eldre
Mikseren er således tiltenkt en rekke fremtidige mikrobølgeanvendelser, som basestasjoner for LTE-Advanced.

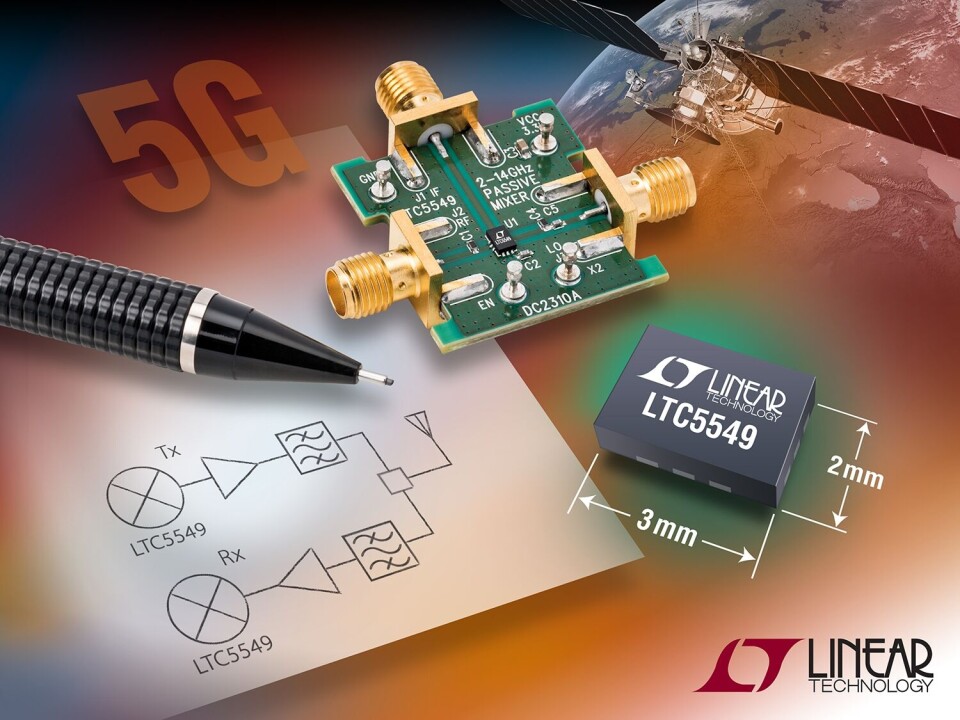

Raskt økende trafikk betyr at nye frekvensområder må tas i bruk, og bedrifter og organisasjoner jobber med ulike alternativer, fra bakkestasjoner som opererer på 5,8 GHz til lavflyvende satellitter. Til slike anvendelser kreves nye miksekretser med høyere ytelse, og nettopp dette tilbyr den nye LTC5549, ifølge Linear Technology.
Mikseren er, i motsetning til andre miksere i mikrobølgeområdet, produsert i en ren SiGe BiCMOS-prosess.
Den skal ha meget høy linearitet, der tredje ordens interceptpunkt på inngangen (IIP3) ligger på så mye som +24,4 dBm ved 9 GHz. Dette er ifølge Linear 4 til 6 ganger høyere IIP3 enn et tradisjonelle miksere kan tilby.
Komponenten har innebygd LO-buffer og bredbånds rf-balun. For å drive LO-bufferne kreves bare 0dBm, hvilket betyr at man ikke trenger en ekstra forsterker.
Mikseren drives med 3,3V inngangsspenning og trekker ifølge produsenten 115 mA i aktiv modus, og maks 100 µA i standby modus.
