Strålingsherdet motorstyring

Dette skal være industriens første, integrerte strålingsherdete motorstyring som samler essensielle funksjoner for motorstyring og posisjonsdeteksjon for satellittelementer i én enkelt brikke.

Publisert Sist oppdatert

Denne artikkelen er 2 år eller eldre

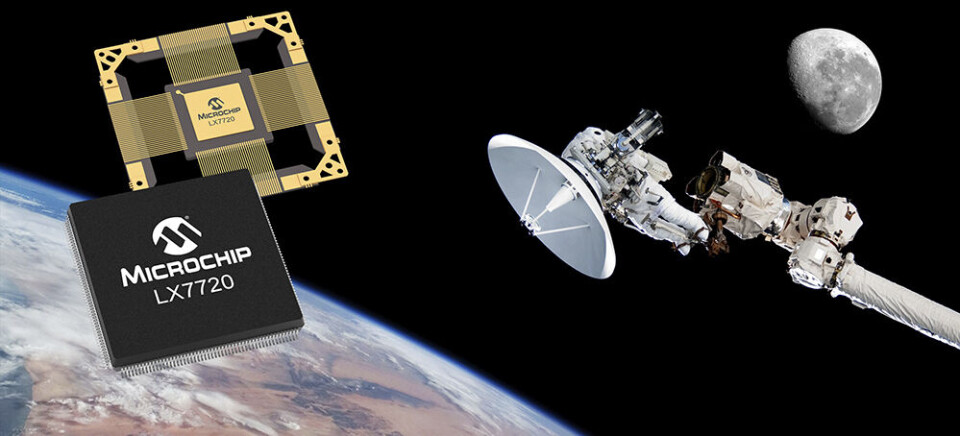

Behovet for å redusere størrelse, vekt og effekt (SWaP) på satellitter og andre romsystemer er fortsatt en utfordring i romfartsmarkedet. LX7720 – en strålingsherdet, mikset-signal motorstyringskrets, kombinerer mer en 20 vanlige funksjoner i én enkelt brikke. Komponenten er et nytt tilskudd i Microchips produktfamilie «Space System Manager» (SSM). Som industriens første høyt integrerte, RHDB (radiation-hardened by design) motorstyringskrets, vil LX7720 kunne redusere vekt og kortplass betydelig, sammenlignet med konvensjonelle diskrete motorstyringskretser.

LX7720-kontrolleren samler essensielle funksjoner for motorstyring og posisjonsdeteksjonskretser som kreves for robotikk-, fler-akse pekemekanismer og nøyaktig motorstyring av optiske elementer. Kontrolleren har fire halvbro N-kanal MOSFET (Metal Oxide Semiconductor Field Effect Transistor)-drivere, fire differensielle flytende strømsensorer, en pulsmodulert resolver transformatordriver, tre differensielle sensorinnganger, seks tostegs logikkinnganger, effektdrivere via eksterne felteffekttransistorer (FET), sløyfestyringselektronikk for spennings- eller strømstyring, posisjonsutlesing (resolver, potensiometer, grensebrytere, osv.), og feildeteksjon med mer.

LX7720 fungerer som en mikset-signal tilleggskrets for en valgt digital krets i applikasjonen. Microchips Radiation Tolerant (RT) PolarFire og RTG4 FPGA, samt den nylig lanserte strålingsherdete mikrokontrolleren (MCU) SAMRH71 er ideelle tilleggsbrikker, ifølge produsenten. LX7720 er MIL-PRF-38535 Class V and Class Q kvalifisert og er allerede tatt i bruk av kunder, for å muliggjøre ulike motorstyringsapplikasjoner innen romrobotikk og menneske-involverte romfartsprogrammer. Det er ideell for romfartsapplikasjoner som involverer servostyring, lineær aktuatorservostyring og for å drive stepmotorer, børsteløse direktestrømsmotorer (BLDC) og permanent-magnet synkrone (PMSM) motorer. LX7720 tilbyr strålingstoleranse til 100 krad Total Ionization Dose (TID), 50 krad for Enhanced-Low-Dose-Rate-Sensitivity (ELDRS)-eksponering og er immun mot såkalte enkelthendelser (single event).

Microchip tilbyr både maskinvare- og programvarestøtte. Maskinvaren omfatter LX7720 Daughter Board (DB) med grensesnitt mot Microchips SAMRH71F20-EK Evaluation Kit. Datterkortet kan også koples til Microchips RTG4 FPGA Development Kit. Disse utviklingsplattformene kommer med motorstyringsprogramvare som muliggjør applikasjonsspesifikk evaluering med LX7720-DB.

LX7720 er tilgjengelig i MIL-PRF-38535 Class Q og V, pakket i en hermetisk 132-pinns keramisk quad flatpack samt som en sub-QML skjermet opsjon i en 208-pinns plastkapsling. Prøveeksemplarer og LX7720-DB utviklingskort er allerede tilgjengelig.
