Kraftinduktanser for omformere og styrekretser

Ny serie kraftinduktanser med store forbedringer i metningsstrøm og DC-motstand.

Publisert Sist oppdatert

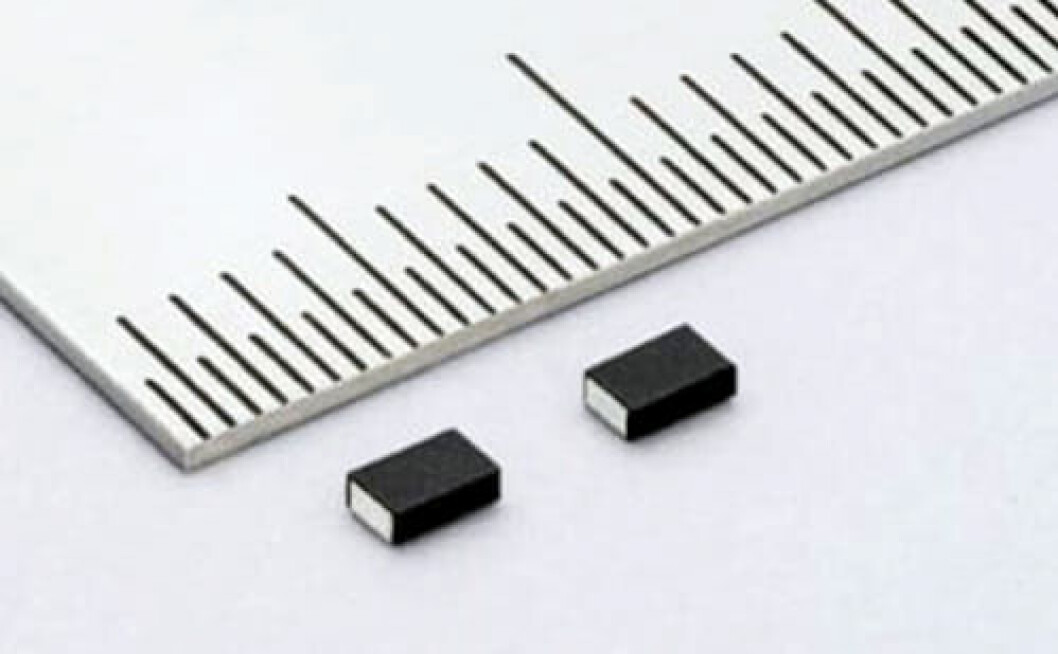

Murata er nå ute med den nye DFE21CCN_EL serien med kraftinduktanser. Disse komponentene skal være tiltenkt bruk i DC/DC-omformere og kraftstyringskretser, og skal gi betydelige forbedringer i ytelsesparametere, sammenlignet med selskapets foregående generasjon induktanser.

De skal bl.a. gi en 20% økning i metningsstrøm (ISAT) og en 50% reduksjon i DC motstand (RDC) i forhold til forgjengerne. Disse parameterne skal blant annet bidra til å øke driftseffektiviteten og gjøre det mulig å redusere størrelsen på systemdesign.

De L-formede elektrodene skal dessuten gi høyere tetthet enn løsninger fra andre produsenter, heter det.
DFE21CCNR24MEL har induktansverdi på 0,24 µH, med RDC på 20 mOhm (Max) og ISAT på 6,5 A (Max). For DFE21CCNR47MEL er nøkkelverdiene 0,47 µH for induktans, 29 mOhm (Max) for RDC og 4,8 A (Max) for ISAT. Den 1,0 µH  DFE21CCN1R0MEL og 2,2 µH DFE21CCN2R2MEL har typiske RDC-tall på henholdsvis 60 mOhm og 138 mOhm, med ISAT på 3,3 A og 2,1 A.

Komponentene kommer i 0805 tommers format.
