Rekonfigurerbar FPGA-modul
Kraftig I/O prosessormodul basert på Kintex-7 FPGA med doble SFP+ porter åpner fleksible muligheter.
Denne artikkelen er 2 år eller eldre

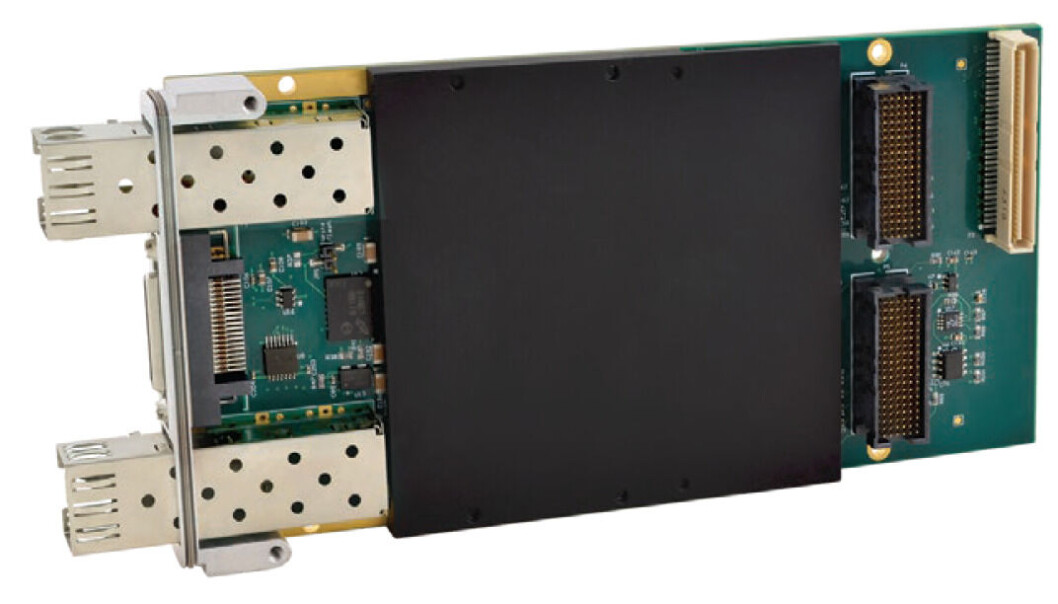

De nye XMC-7KWP modulene fra Acromag kommer med en kraftig, brukerkonfigurerbar Xilinx Kintex-7 FPGA, forsterket med høyhastighets minne og raskt seriegrensesnitt.
Resultatet er en kraftig og fleksibel I/O prosessormodul som skal være i stand til å eksekvere kundespesifiserte instruksjonssett og algoritmer.
Som typiske brukseksempler nevner produsenten maskinvaresimulering, kommunikasjon, in-circuit diagnostikk, militære servere, signaletterretning, og bildeprosessering. For sikkerhetshensyn er FPGAens konfigurerings-flash skrivebeskyttet.
Det er tilgjengelig to versjoner av denne modulen, i form av at du kan velge mellom 325k og 410k logikkceller i FPGAen.
Front I/O omfatter SFP+ porter og en VHDCR kontakt. Hver av de to SFP+ portene tilbyr et kobber- eller fibergrensesnitt på opp til 10,3125 Gbps. De støtter også et Gigabit Ethernet grensesnitt. VHDCR kontakten danner grensesnitt mot JTAG, USB, og 22 SelectIO.
Nøkkelfunksjoner:
- Rekonfigurerbar Xilinx Kintex-7 FPGA med 325k eller 410k logikkceller
- 128M x 64-bit DDR3 SDRAM
- 32M x 16-bit parallell flashminne for lagring av MicroBlaze FPGA programkode
- Lagringsflash for FPGA bitstrøm skrivebeskyttet, med mindre tilgangsjumper installeres
- 8-spor høyhastighets seriegrensesnitt på bakre P15 kontakt for PCIe Gen 1/2 (standard), Serial RapidI/O, 10Gb Ethernet, Xilinx Aurora
- 4-spor høyhastighets grensesnitt på bakre P16 kontakt for kundeinstallerte, myke kjerner
- To SFP+ porter for Fibre Channel eller 10GbE
- 60 SelectIO eller 30 LVDS par pluss 2 globale klokkepar direkte til FPGA via bakre P4 port
- 34 SelectIO eller 17 LVDS par pluss 2 globale klokkepar direkte til FPGA via bakre P16 port
- 22 SelectIO, 2 globale klokkepar, JTAG, USB, og jordsignaler via fremre 36-pinn kontakt
- DMA støtte ivaretar dataoverføring mellom systemminne og innebygd minne
- Støtte for Xilinx ChipScope Pro grensesnitt
