Kort for utvikling av IR-systemer

Phlux Technology, en produsent av infrarøde sensorer for avalanche-fotodioder (APD), tilbyr et evalueringskort for sin Aura-familie av støyfrie InGaAs avalanchefotodioder (APDer). APD-ene brukes som 1550 nm infrarøde sensorer og har 12 ganger større følsomhet enn tradisjonelle enheter i applikasjoner som laseravstandsmålere, optiske nettverk og testutstyr, og LiDAR.

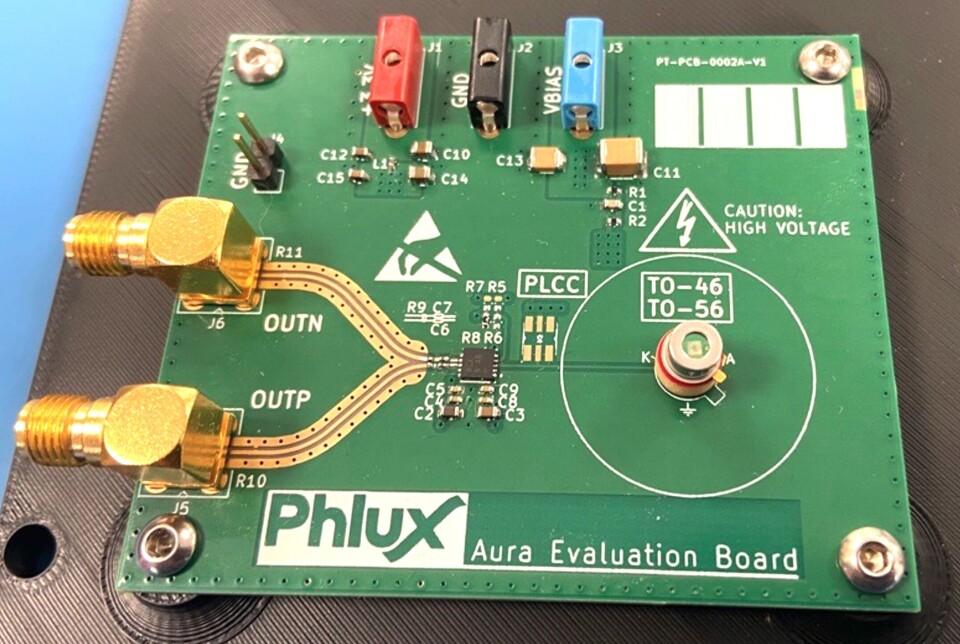

Kortet på 70 mm x 60 mm, som leveres med en MAX40661 transimpedansforsterker, er designet for å akselerere design og utvikling ved å forenkle evalueringen og målingen av Phlux' Aura-serie med APDer (200, 80 og 30 µm-enheter). Kunder skal raskt kunne sette opp målinger som APD-mørkestrøm, responsivitet, støyekvivalent effekt (NEP), inngangsreferert støy (IRN) og dynamiske egenskaper som impulsrespons, stige- og falltider og utgangssving for å sammenligne med eksisterende design. Kortet har en beskyttet DC-koblet inngang og en AC-koblet differensial- eller single-ended-utgang via 50-ohm SMA-kontakter. Det krever en enkelt, støysvak +3,3 V DC-strømforsyning, og den anbefalte Vbias er forhåndsinnstilt for å møte det nødvendige responsivitetsnivået. Det anbefales for bruk med et oscilloskop med 250 MHz båndbredde.

Evalueringskortet aksepterer hermetisk forseglede TO-46- eller TO-56-pakkede APDer eller keramiske PLCC6 OFM-pakkede enheter med et kvartsvindu. Disse pakkene støttes av Phlux, men kortet tillater også ytelsessammenligning med andre kommersielt tilgjengelige enheter i lignende formater.

I tillegg til evalueringskortet som bruker MAX40661 COTS-forforsterkeren, har Phlux utviklet en forforsterkerkrets med ultralavt støynivå fra diskrete komponenter for å muliggjøre NEP-ytelse i toppklassen på < 30 fW/√Hz for krevende avstandsmåler- og LiDAR-applikasjoner med opptil 75 MHz båndbredde ved bruk av Aura 200 µm APD. Dette designet skal være godt egnet for forsvarsapplikasjoner.

Phlux’ støyfrie InGaAs APD-teknologi tilfører en antimonlegering (Sb) til InGasAs-halvlederstrukturen. De resulterende enhetene opererer med en intern forsterkning på opptil 120 eller mer, noe som gjør at de svakeste signalene kan oppdages over støygulvet. De viser også større temperaturstabilitet og raskere gjenoppretting av store signaler enn tradisjonelle InGaAs infrarøde sensorer, får vi opplyst.
