Evalueringssett med energihøsting
STMicroelectronics og tyske Micropelt har lansert et evalueringssett for autonome trådløse sensorer der strømforsyningen er basert på termisk energihøsting sammen med tynnfilmbatterier.
Denne artikkelen er 2 år eller eldre
Settet, som selskapene har utviklet sammen, er kalt TE-Power NODE evalueringssett. Her finner man Mictropelts tynnfilmbaserte Termogenerator og STs EnFilm tynnfilmbatteri for reservestrømforsyning og pulsstrøm.
Styre- og ladeovervåkningskretser er koblet til det inkluderte grafiske brukergrensesnittet via en 2,4 GHz trådløs forbindelse.
Sentralt i evalueringssettet er den termoelektriske generatoren (TEG) som utnytter et fysisk fenomen kalt Seebeck-effekten. Spenning kommer fra varmegjennomstrømning som oppstår på grunn av temperaturforskjeller, over et termoelektrisk lag med mikrostrukturer. Fra en effektiv varmestigning på 10°C, klarer generatoren å produsere en spenning på 1,4V. Micropelts egne kraftkondisjonerer konverterer dette til nok strøm til å drive den trådløse sensornoden og lade batteriet ved hjelp av termisk energioverskudd.

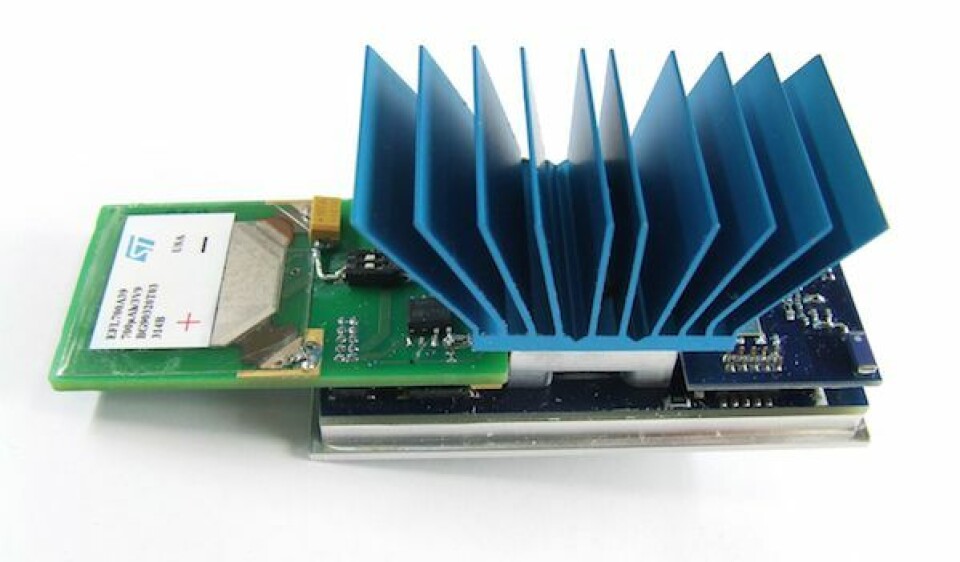

I evalueringssettet er Micropelt TEG MPG-D751 plassert mellom en solid aluminiumplate og kjølefinner. Basen monteres på en egnet varmekilde, mens kjøleeffekten fra finnene skaper en temperaturforskjell.
Det oppladbare tynnfilmbatteriet, ST EFL700A39 EnFilm, er på 700 mAh og kan levere toppstrømmer på opp til 10mA.
