Typer og egenskaper til ESD-poser

Fra TME-lagrene kan du kjøpe mange typer ESD-poser. De kommer fra anerkjente og spesialiserte produsenter som: Antistat, Desco Europe, Eurostat Group og StaticTec. Siden utvalget er variert, presenterer vi nedenfor en oversikt kombinert med en forklaring av teknologiene som oftest brukes til beskyttelse av elektronikk mot elektrostatisk ladning. Det bør også understrekes at de fleste av de presenterte løsningene kan kjøpes i pakker (ofte 100 stk.) og direkte fra TME, noe som reduserer forsendelsestiden til et minimum.

I denne artikkelen svarer vi på spørsmålene:

• Hva bør man være oppmerksom på når man velger emballasje for elektronikk?
• Hvilke lukkinger finnes i ESD-poser?
• Hva er foliene til emballasje laget av?
• Hvordan gis polyetylen antistatiske egenskaper?
• Hvorfor brukes poser av metallisert folie?
• Hva bør man pakke mekanisk sensitive komponenter i?

Typer ESD-emballasje

Nedenfor presenteres de to viktigste egenskapene til ESD-poser (materiale og lukkemetode), med de mest vanlige løsningene fremhevet. Selvfølgelig vil størrelsen på emballasjen også spille en nøkkelrolle ved valg av produkt. Fra TME-katalogen er poser tilgjengelige med bredde fra 50mm til 610mm og lengde fra 76mm til 772mm, samt sleeves for sveising (100…250m). Dette gir mulighet til å beskytte både små komponenter og kretser med betydelig overflate (f.eks. hovedkort til datamaskiner, moduler til maskiner osv.).

Lukkemetoder

Først og fremst må det bemerkes at det finnes tre typiske lukkemetoder for ESD-poser: glidelås, sveising, klebende. Den første er den enkleste og kjent fra vanlige emballasjer. Den største fordelen er muligheten for gjenbruk av låsen. Denne løsningen brukes oftest ved manuell pakking av varer og krever en viss ferdighet. En raskere metode tilbys av poser med selvklebende stripe – disse kan imidlertid brukes et begrenset antall ganger før limet blir forurenset og nedbrutt.

I forhold med masseproduksjon eller forsendelse, når maskinell pakking er nødvendig, brukes oftest poser eller sleeves for sveising. I tillegg til å akselerere prosessen, tilbyr de en annen viktig fordel: lukkingen er hermetisk, dvs. den forhindrer forurensning av innsiden, inntrengning av fuktighet osv. Videre er det mulig å lage vakuumemballasje på denne måten (ved bruk av produkter beregnet for dette).

Materiale

Mangfoldet av materialer som ESD-poser er laget av, er enklest å forklare ved å fokusere på prinsippet og egenskapene til emballasje for elektronikk. Deres grunnleggende oppgave er å nøytralisere elektrostatisk ladning.

Rosa polyetylen

Når man lager poser av polyetylen, tilsettes stoffer som gjør at materialet oppnår et middels nivå av elektrisk ledningsevne. Denne kjemiske sammensetningen gjør at ladninger som oppstår på overflaten gradvis spres. Dette bidrar til å nøytralisere potensialforskjellen mellom den pakkede komponenten og omgivelsene.

Med metallisert lag

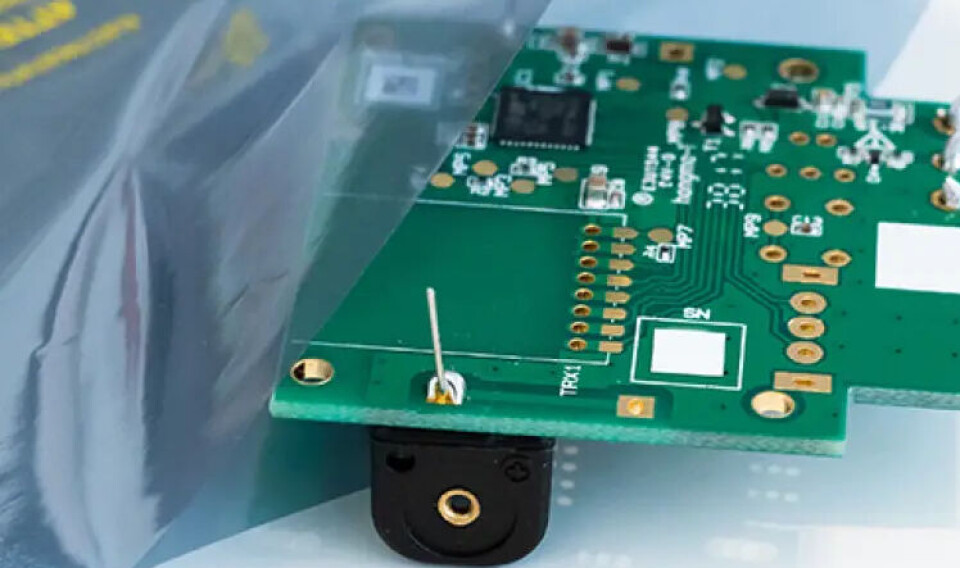

Et høyere beskyttelsesnivå tilbys av løsninger laget av metallisert folie. Det ytre laget av plast reduserer opphopning av ladninger og beskytter innsiden mekanisk. Det metalliserte laget (ofte laget med aluminium, dvs. et materiale med svært lav motstand) danner en slags Faradays bur rundt innholdet, og nøytraliserer ytterligere ladninger. I noen ESD-poser er metallaget så tykt (eller flerlags) at de oppnår skjermende egenskaper – på denne måten beskyttes gjenstander som kan bli skadet ikke bare av elektrostatisk utladning, men også av elektromagnetisk stråling.

I tillegg er det også poser tilgjengelig fra TME laget av polyetylen og tilsetning av karbonfibre. Dette materialet sprer ikke bare elektrostatisk ladning – det har også økt motstand mot UV-stråling (dvs. sollys), og beskytter også innholdet mot eksponering.

Mekanisk beskyttelse

I noen tilfeller, spesielt når det gjelder å beskytte trykte kretskort dekket med delikate komponenter, er mekanisk beskyttelse også viktig i tillegg til elektrostatisk utladning. Her er den beste løsningen poser med vegger dekket med bobler, dvs. laget av såkalt bobblefolie. Slik folie kan også være et av lagene som utgjør emballasjen, noe som gir beskyttelse på flere områder.
