Ny nettverksanalysator i den øvre enden fra R&S

For drøyt to år siden lanserte Rohde & Schwarz en ny generasjon av nettverksanalysatorer i den øvre enden. Nå kommer to modeller i ZNA-familien som kan håndtere frekvenser på henholdsvis 50 GHz og 67 GHz.

Publisert Sist oppdatert

Denne artikkelen er 2 år eller eldre

Målgruppen for ZNA-familien er alle som trenger best mulig ytelse i kombinasjon med størst mulig fleksibilitet. Det handler om karakterisering av komponenter for 5G, romfart, fly og kjøretøy, men det er også interesse fra universiteter og høyskoler. Nå legger R&S til to til på henholdsvis 50 GHz og 57 GHz. Dermed styrer instrumentet millimeterbølgebåndene som er relevante for 5G, men kan også brukes til forskning på 6G.

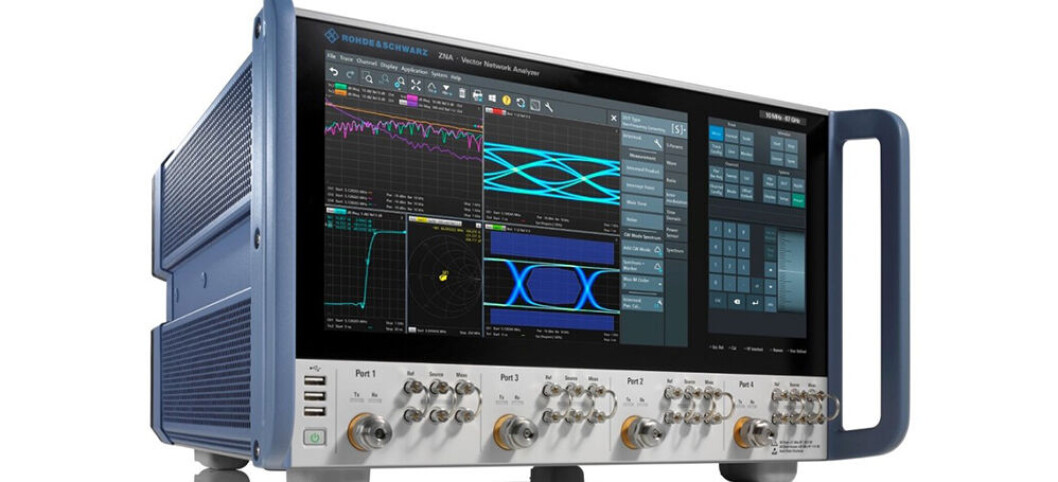

Frontpanelet mangler de vanlige knappene og hjulene. I stedet er det en berøringsskjerm som er like bred som instrumentet. Omtrent to tredjedeler er satt av til signalene, inkludert en menylinje øverst, omtrent som en PC. I tillegg er det faner som gjør det mulig å raskt bytte mellom forskjellige oppgaver.

Den høyre tredjedelen av skjermen er okkupert av «knapper» som brukeren kan tilpasse etter deres smak. Det er også et virtuelt tommelhjul for å flytte pekeren.

ZNA er tilgjengelig med to eller fire porter og fire fasekoherente signalkilder samt åtte mottakere, to per port. Frekvensområdet starter ved 10 MHz, men som et alternativ er det mulig å senke nedre grense til henholdsvis 1 MHz og 100 kHz.

En annen opsjon er to interne lokale oscillatorer, som for eksempel er praktisk for målinger på miksere. Det er også mulig å legge til en enkel spektrumanalysator, noe som kan være nyttig når du raskt vil sjekke signalene uten å koble til kablene igjen.

Maksimal utgangseffekt har økt til 20 dBm, og nå er det mulig å gjøre effektsveip med så mye som 100 dB.
