Bølgeform og spektrum i ett instrument
Neste generasjon høyoppløsnings oscilloskop integrerer både bølgeformgenerator og og spektrumanalyse i ett, med 12 bit oppløsning.
Denne artikkelen er 2 år eller eldre

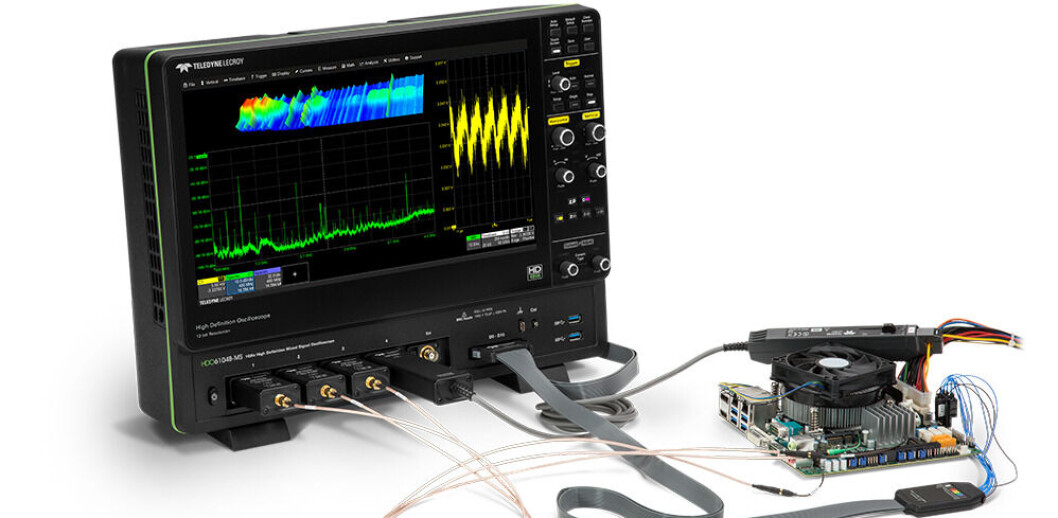

Teledyne LeCroy kommer med en skikkelig godbit når de nå lanserer HDO6000B, det første oscilloskopet som har både bølgeformgenerering og spektrumanalyse i ett instrument, med 12 bit oppløsning og en krystallklar 15,6 tommer skjerm.
– Industritrender som IoT og innvevd og mobil prosessering betyr nye utfordringer for designingeniørene. Systemene må levere mer funksjonalitet og bruke stadig mindre strøm, skriver selskapet i en pressemelding. I disse krevende applikasjonene må måling av spenning, strøm og effekt gjøres med økende hastighet og presisjon. Mindre signaler og lavere marginer gjør uttrekk og analyse stadig mer utfordrende, heter det.
Svaret fra Teledyne LeCroy er deres egenutviklede HD4096 teknologi. HD4096 kombinerer 12 bits AD-omformere (ADC) med høy samplingshastighet, forsterkere med høyt signal/støyforhold, og ikke minst en lavstøy systemarkitektur.
Oscilloscop med HD4096-teknologien tilbyr alltid 12 bits med vertikal oppløsning.
– Ingen digitaliseringsenhet er perfekt, som produktsjef Robert Mart i Teledyne LeCroy sier i en kommentar: – Men sammenlignet med et 8 bits system er et 12 bits system 16 ganger nærmere det perfekte.
Konkurrentene benytter en rekke forskjellige designtilnærminger for å øke oppløsningen, noe som fører til andre ytelsesbegrensninger og således ikke er egnet til å levere 12 bits ytelse hele tiden, ifølge Mart.

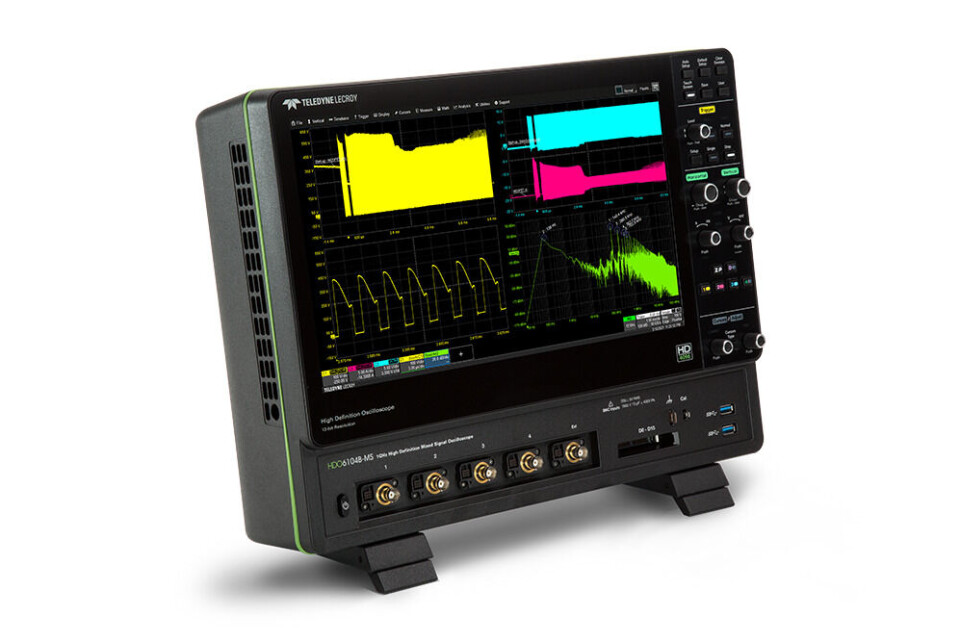

HDO6000B-serien er Teledyne LeCroys nyeste implementering av HD4096-teknologi. Serien dekker området fra 350 MHz til 1 GHz båndbredde, samplingshastighet på 10 GS/s og lange minner, opp til 250 megapunkter.
Rent fysisk er instrumentet langt mindre enn konkurrentene, men har likevel plass til en 15,6 1920x1080 skjerm for skarp gjengivelse av innhentede signaler.
Den interne generatoren, som riktignok leveres som opsjon, skaper standard og tilfeldige bølgeformer som skal være egnet for å stimulere enheter under test. Videre leveres systemet med en omfattende verktøykasse med analysefunksjoner.
På toppen av det hele er den omfattende funksjonaliteten gjort lett tilgjengelig gjennom brukergrensesnittet MAUI med MAUI OneTouch funksjon, noe som bl.a. skal forenkle måleoppsett og gi raske svar, f.eks. ved unormale signalhendelser. MAUI gir også mulighet for fjernstyring av instrumentet. https://teledynelecroy.com/oscilloscope/hdo6000
