Test av raske Ethernet kabelnett

Ettersom volumet av data som overføres via internett og antall datasentre over hele verden øker, blir riktig testing av Ethernet-kabelmontasjer avgjørende. Siden direktekoblede kobberkabler (DAC) er den mest økonomiske løsningen for korte dataforbindelser, er de mye brukt i høyhastighetsnettverk og datasentre. Installasjoner inkluderer et stort antall av disse DAC-kablene, og ytelsen deres er avgjørende for hele systemet.

Standardene IEEE 802.3bj og IEEE 802.3by dekker datahastigheter på 25 Gbps per bane, mens IEEE 802.3cd går opp til 50 Gbps per bane. Den nyeste IEEE 802.3ck-standarden dobler datahastigheten ytterligere til 100 Gbps per bane, og muliggjør kabelkonfigurasjoner av 100GBASE-CR1, 200GBASE-CR2, 400GBASE-CR4 og 800GBASE-CR8.

Rohde & Schwarz svarer på disse utfordringene med to nye alternativer for det vektornettverksanalysator-baserte automatiseringssettet R&S ZNrun. R&S ZNrun-K410 er designet for automatisk testing av kabelsammenstillinger i henhold til IEEE 802.3bj, by og cd, og skal gi betydelige tidsbesparelser for brukerne. Løsningen inkluderer automatisering av målingen, etterprosessering av Channel Operating Margin (COM) og Effective Return Loss (ERL) resultater, bestått/ikke bestått og marginanalyse, og generering av testrapporter. Dette skal ifølge produsenten redusere den totale testtiden drastisk. R&S ZNrun-K411 er allerede forberedt for testing av kabelsammenstillinger i henhold til IEEE 802.3ck Ethernet-standarden, som vil nå datahastigheter på 800 Gbps for 800GBASE-CR8-konfigurasjoner.

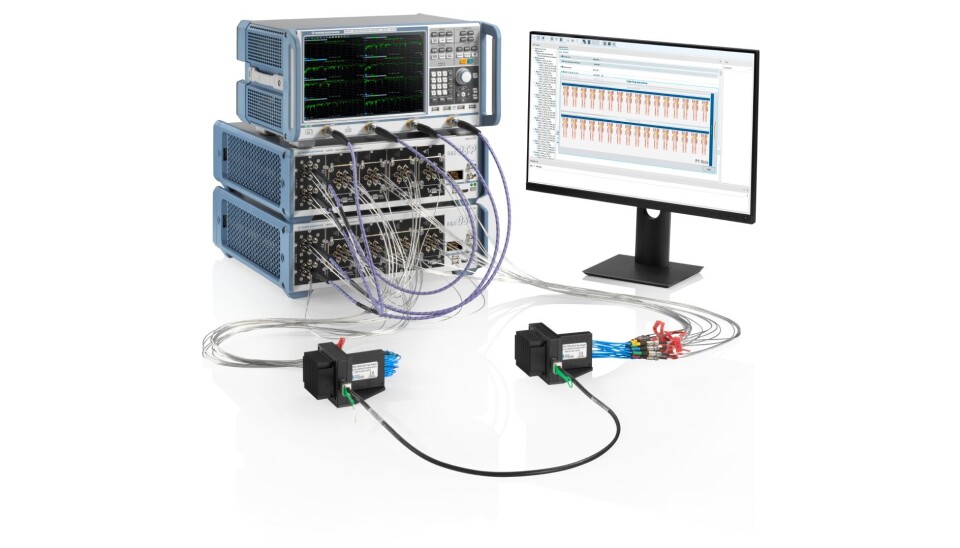

Testoppsettene er basert på den tilsvarende vektornettverksanalysatoren, som R&S ZNA eller R&S ZNB. For å redusere håndteringsinnsatsen for brukeren, støttes R&S OSP åpen svitsj og kontrollplattform for å gi en økonomisk multiportløsning. Hele oppsettet styres av R&S ZNrun automatiseringssett med samsvarsalternativene R&S ZNrun-K410 eller -K411, som automatiserer hele testsekvensen, datainnsamling, etterprosessering og generering av testrapporter.
